35kV- 550kV高壓斷路器SF6密度計改造（國網18大反措）

SF6密度計免拆卸校驗的解決方案 （SF6三通閥）

國家電網運行規程對SF6密度計的要求，電力部1997 年 1 月 1 日實施的 DL/T596-1996《電力設備預防性試驗規程》： “開關設備”一節序號為 13 中有“SF6 氣體密度計（包括整定值）檢驗” 項目，規程要求試驗時間為：1-3年、大修后或必要時，具體校驗時間各省的中試所自己制定，一般至少每 3 年校驗一次比較合適，適用于ABB、西門子、施耐德、阿海琺等品牌高壓斷路器及組合式斷路器GIS。

1.目前常規的校驗方法的步驟：

安排設備停電、切斷密度計控制回路電源、拆卸密度計靜放2個小時（使壓力表內的唐星形變回復正常）、更換密封圈、設備恢復運行、將檢驗合格的密度計重新安裝、安排設備停電、將校驗合格的密度計重新安裝、檢查閉鎖接點動作可靠性、實驗合格，恢復運行。

2. 常規方法存在的問題：

檢驗（停電）時間長，較多設備不能按時進行校驗：此種方法整個過程需要數天時間，在目前各省供電壓力日益增大，停電成本越來越高的情況下，實現起來有相當大的難度，因此導致了大批SF6密度計校驗周期延長、滯后，帶來極大的安全隱患。

拆裝過程存在風險：由于帶壓力的SF6氣體對密封工藝要求嚴格，經常拆卸，以及檢修操作工作的疏忽，極易對SF6法蘭密封面產生損傷引起SF6氣體滲漏，導致設備故障（事故）發生,存在較大的電網安全隱患。

3. 十八項電網重大反事故措施要求：

考慮到SF6密度繼電器對高壓開關設備安全運行的重要性 ，《國家電網公司十八項電網重大反事故措施》12.1.1.6中規定： SF6 密度繼電器與開關設備本體之間的連接方式應滿足不拆卸校驗密度繼電器的要求。

4.方案如下：

技術指標：

壓力等級: PN64

密封性能：泄露率<10-15MPa.m3/s 環境溫度：-40~100℃

抗沖擊性能: 600m/s2 11ms

壽命：105 次

材質：閥體為不銹鋼鋼

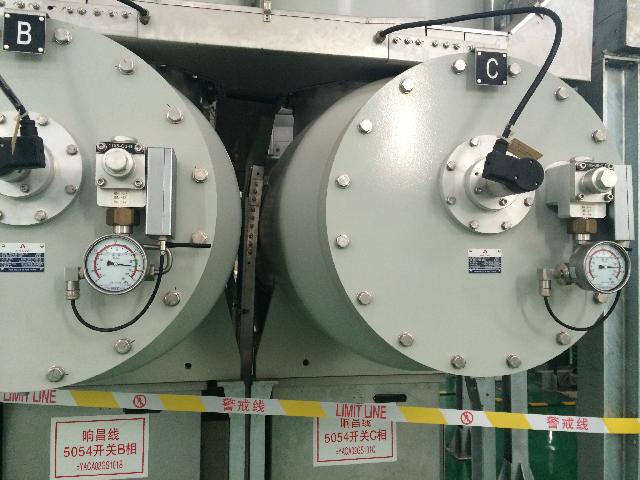

5.改造的條件和時間：

因為原接頭座上有用于隔離本體氣室的閥門，所以施工時理論上可以不用停電，但現場閥門有可能不能完全關閉氣室，同時，考慮到對后臺報警、閉鎖型號的影響，故建議停電施工。每個間隔按3塊表改造，預計每個間隔需停1.5-2個小時左右。
